礦山破碎系統除塵器是礦山除塵設備的一種，主要用于處理礦山破碎過程中產生的粉塵污染。采用的過濾技術，如脈沖布袋除塵等，除塵效率可達到以上，滿足我國環保要求。廣泛應用于礦山、冶金、建材、化工等行業的破碎、篩分、輸送等工序的粉塵治理中。它能夠地去除空氣中的粉塵顆粒，作業環境，保護工人的身體健康，同時減少粉塵對環境的污染。其結構組成主要包括以下幾個關鍵部分：

1、箱體結構

● 上箱體：通常包括凈空氣室、多孔板等，用于支撐濾袋組件，并分隔過濾室（含塵段）及凈氣室。

● 中箱體：連接上箱體和下箱體的中間部分，通常包括袋室等，為粉塵過濾提供空間。

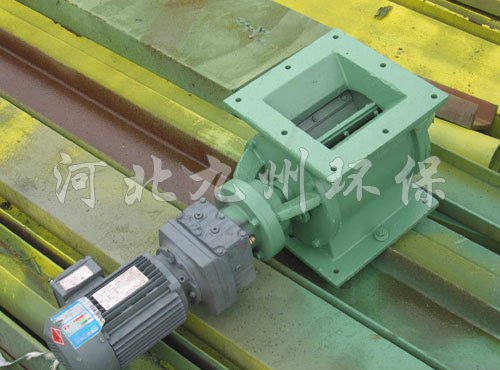

● 下箱體及灰斗：下箱體用于支撐整個除塵器結構，灰斗則用于收集過濾后的粉塵，通?；叶废虏吭O(shè)有卸灰閥，方便粉塵的排出。

2、過濾裝置

● 濾袋：除塵器的核心部件，通常由或無機纖維制品制成，能夠過濾含塵氣體中的粉塵顆粒。

● 籠骨：支撐濾袋的骨架，通常采用籠骨，并在籠骨頭部頂部加裝冷沖壓文氏保護管，以袋籠的垂直及保護濾袋口在噴吹時不受損傷。

3、噴吹清灰裝置

● 氣包：儲存高壓氣體，為噴吹系統提供動力。

● 噴吹管：將高壓氣體輸送到濾袋內部，引起濾袋的急劇膨脹和沖擊振動，使吸附在濾袋表面的粉塵抖落。

● 脈沖閥：控制高壓氣體的噴吹，通常由脈沖控制儀發出信號，程序自動控制各脈沖閥的開關。

4、進出風系統

● 進氣系統：包括進風導流總管、導流板、進風口的手動調節閥等，用于將含塵氣體引入除塵器。

● 排氣系統：包括風機、風機配用電機及排氣管道等，用于將過濾后的潔凈空氣排出除塵器。

5、其他輔助部件

● 檢修門：方便對除塵器內部進行檢修和維護。

● 保溫棉：上箱體及灰斗通常采用保溫棉進行保溫，防止煙塵進入除塵器后降溫形成結露。

● 平臺、欄桿、爬梯：為檢修和維護人員提供的工作環境。

礦山原料破碎系統除塵器的結構組成復雜而，各部分相互配合，共同實現了除塵的目的。在實際應用中，應根據具體生產環境和除塵需求，選擇合適的除塵器型號和配置。
